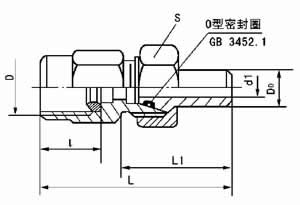

| 錐密封焊接式壓力表管接頭（JB/T6385-92） |
|
管子外徑Do |
D |
d1 |
l |
L1 |
L |
S |
0型密封圈 |
重量kg |
8 |
M10×1 |
4 |
12 |
40 |
62 |
21 |
7.5×1.8 |
0.10 |
M14×1.5 |
20 |
70 |
0.12 |
M20×1.5 |
26 |
80 |
0.14 |
12 |
7 |
42 |
82 |
24 |
11.2×1.8 |
0.18 |
|
訂貨標記說明：
管子外徑DO 為12mm，壓力表螺紋為M20 × 1.5 的錐密封焊接式壓力表管接頭。
管接頭 12-M20 × 1.5 JB/T6385-92 |

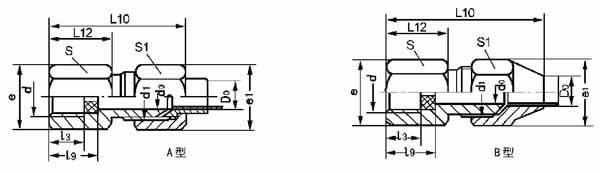

擴口式壓力表管接頭(GB5645.1-85)
適用于以油、氣為介質的管路系統。 |
|
Do |
do |
d |
d1 |
l3 |
l9 |
L12 |
L10≈ |
e1 |
|
S1 |
|
重量(鋼)
kg/100件 |
A型 |
B型 |
A型 |
B型 |
6 |
4 |
M10×1 |
M12×1.5 |
5.5 |
10.5 |
14.5 |
36 |
41 |
17.3 |
15 |
15 |
13 |
3.50 |
3.31 |
M14×1.5 |
8.5 |
13.5 |
17.5 |
39 |
44 |
20.8 |
18 |
4.72 |
4.53 |
M20×1.5 |
12 |
19 |
24 |
45.5 |
50 |
|
24 |
7.19 |
6.9 |
14 |
12 |
M22×1.5 |
49.5 |
54 |
31.2 |
27.7 |
27 |
12.6 |
- |
|
技術條件按GB5653-85《擴口式管接頭技術條件》的規定。
訂貨標記說明：
管子外徑D0為10mm型擴口壓力表管接頭
管接頭A0 GB5645.1-85 |
| |
| |
| |
