DB-N系列單線潤滑泵(31.5MPa)JB/T8810.2-1998
|
一、使用條件
DB-N（ZB）系列的多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31.5MPa的單線式中小型機械設備集中潤滑系統中，直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。
該泵適用于冶金，礦山、港口、運輸、建筑等設備。
|
|
|
二、技術參數
型 號 |
公稱壓力MPa |
貯油器容積L |
公稱流量mL/min |
電機 |
重 量kg |
功率kW |
電壓V |
DB-N25 |
31.5 |
30 |
0～25 |
0.37 |
380 |
37 |
DB-N45 |
0～45 |
39 |
DB-N50 |
0～50 |
37 |
DB-N90 |
0～90 |
39 |
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N68的潤滑油，工作環境溫度為-20～80℃。
|

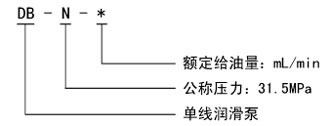

| 三、型號說明 四、圖形符號 |
|
  |
五、外形尺寸
|
|
|
| |
| 六、使用說明 |
1、多點潤滑泵應安裝在環境溫度合適，灰塵少，便于補脂檢查、維護保養等都方便的場合。
2、向貯油器內補脂必須使用加油泵從貯油器的加油口注入，嚴禁揭蓋加入不經過濾的工作介質。
3、按貯油器筒壁上旋向牌規定的旋向進行電機接線，不得反轉。
4、給油口數可在1～14 范圍內任意選擇，根據設備需要不用的柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。 |
|
|
|
